Цинковые покрытия

Цинковые покрытия: Техническое руководство по выбору и применению

Цинкование — это основной метод электрохимической защиты стали от коррозии. Цинк выступает в роли «жертвенного» анода: при возникновении коррозионной пары цинк разрушается первым, сохраняя структуру основного металла.

Применение цинковых покрытий на листовом прокате

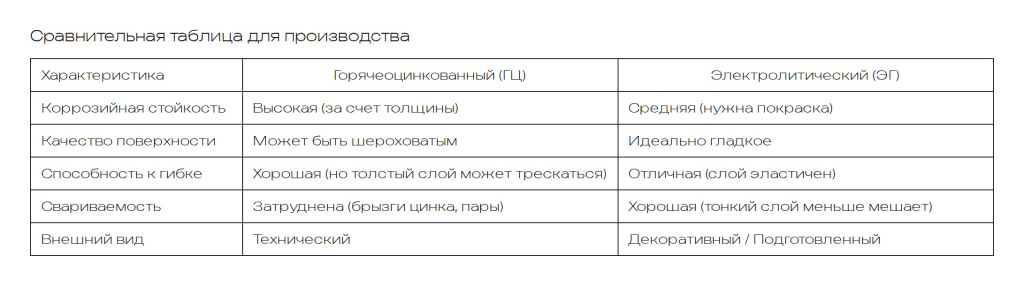

В индустрии листового металла доминируют два основных метода: непрерывное горячее цинкование (в рулонах) и электролитическое (гальваническое).

1. Горячеоцинкованный лист (ГЦ / HDG)

Самый массовый и экономичный вариант. Лист пропускается через ванну с расплавленным цинком.

• Толщина слоя: Обычно 10–25 мкм (класс покрытия 100, 140, 275 г/м²).
• Свойства:
• Обладает «самозалечиванием» (защищает обрезную кромку и царапины).
• Может иметь «узор кристаллизации» (блестки), хотя современные стандарты стремятся к минимальному узору.
• Применение: Профнастил, сендвич-панели, воздуховоды, кузова грузовиков.

2. Электролитически оцинкованный лист (ЭГ / EG)

Осаждение цинка происходит в электролитической ванне.

• Толщина слоя: Тонкий и очень точный (от 2 до 10 мкм).
• Свойства:
• Идеально гладкая поверхность.
• Превосходная адгезия к краске — это основной выбор для последующей порошковой окраски.
• Минимальное влияние на геометрию (важно для высокоточной штамповки).
• Применение: Бытовая техника (холодильники, стиральные машины), лицевые панели приборов, автомобильные детали под покраску.

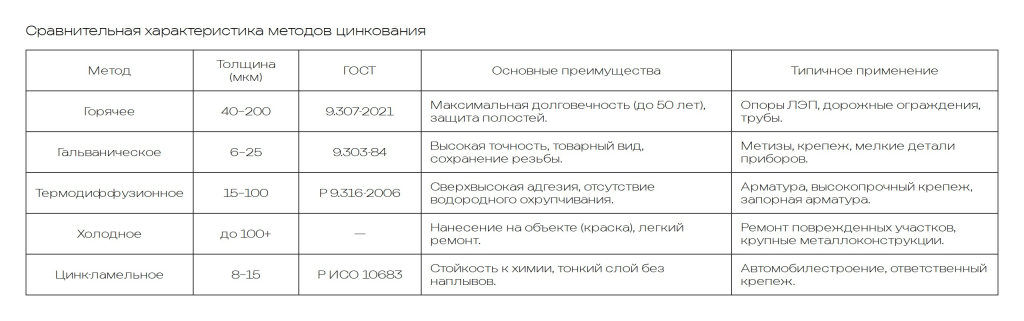

2. Ключевые критерии выбора покрытия

Механическая нагрузка и адгезия

Если деталь подвержена ударам или трению, выбирайте термодиффузионное или горячее цинкование. В этих процессах образуется железо-цинковый сплав, который буквально «врастает» в структуру стали.

Агрессивность среды

Скорость износа цинка напрямую зависит от условий эксплуатации (согласно ГОСТ 9.307):

• Сельская местность: 1–2 мкм/год.
• Промышленная зона: 6–12 мкм/год.
• Морское побережье: 10–20 мкм/год.

3. Дефекты и контроль качества

При приемке изделий необходимо контролировать три параметра:

1. Внешний вид: Покрытие должно быть сплошным. Допускается матовость и легкая шероховатость (для горячего метода), но запрещены вздутия, отслоения и «черные пятна» (непрокрасы).
2. Толщина: Измеряется магнитным толщиномером. Не путайте локальную толщину со средней по партии.
3. Адгезия (сцепление): Проверяется методом «нанесения сетки царапин» или легкими ударами молотка (покрытие не должно отлетать чешуйками).

Толщина цинкового покрытия — это ключевой параметр, который определяет срок службы изделия. В индустрии листового проката толщину принято измерять либо в микрометрах (мкм), либо в граммах на квадратный метр (г/м²).

Вот детальный разбор, как ориентироваться в этих цифрах.

Соотношение: Вес vs Толщина

Для листовой стали существует простое правило пересчета:

• 7.14 грамма цинка на 1 м² поверхности дают слой толщиной примерно 1 мкм.
• Важно: Вес часто указывается для обеих сторон листа. То есть класс Z275 (275 г/м²) — это примерно по 140 г/м² на сторону, что составляет ~20 мкм толщины.

Классификация по ГОСТ 14918 и EN 10346

Выбор толщины зависит от того, где будет использоваться металл:

1. Низкая защита (Z100 – Z140)

• Толщина: 7–10 мкм на сторону.
• Среда: Только сухие помещения, временные конструкции.
• Применение: Профили для гипсокартона, внутренние детали электрощитов, вентиляционные короба внутри зданий.
• Особенности: Легко царапается, быстро корродирует при высокой влажности.

2. Стандартная защита (Z200 – Z275) — «Золотой стандарт»

• Толщина: 14–20 мкм на сторону.
• Среда: Улица (умеренный климат), влажные помещения.
• Применение: Кровельный профнастил, фасадные кассеты, водосточные системы.
• Срок службы: 15–25 лет в зависимости от агрессивности среды.

3. Повышенная защита (Z350 – Z600)

• Толщина: 25–42 мкм на сторону.
• Среда: Морское побережье, животноводческие фермы (где много аммиака), промышленные зоны.
• Применение: Дорожные ограждения, опоры, силосы для зерна, конструкции в агрессивных средах.

Почему нельзя просто сделать «слой потолще»?

При выборе толщины для листового проката нужно соблюдать баланс:

1. Пластичность: Чем толще слой цинка, тем выше риск его отслоения или растрескивания при глубокой вытяжке или остром гибе. Тонкие покрытия (Электролит 2–5 мкм) гнутся идеально.
2. Свариваемость: Лист с покрытием 40 мкм варить крайне сложно — цинк начинает «кипеть», загрязняя сварочную ванну и вызывая поры.
3. Цена: Цинк — дорогой металл. Переплата за класс Z275 вместо Z140 может составлять 10–15% стоимости рулона.

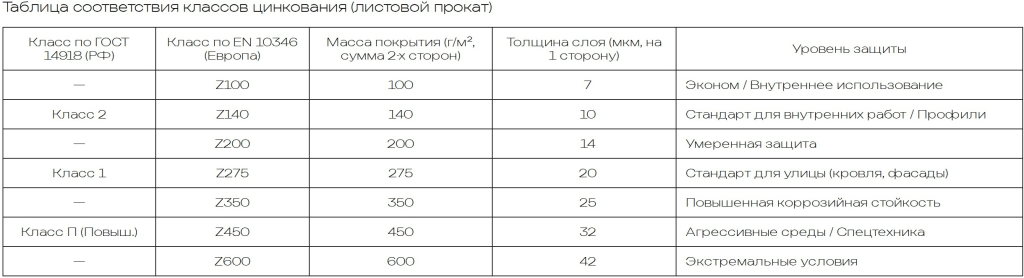

Ниже представлена сводная таблица, которая поможет вам быстро сопоставить российские стандарты (ГОСТ) с европейскими (EN) и американскими (ASTM).

Это критически важно при закупках, так как поставщики могут указывать маркировку по разным системам.

Различия в маркировке (ASTM vs EN/ГОСТ)

Если вы работаете с импортным листом из США или Китая, вы можете встретить маркировку в унциях на квадратный фут.

• G60 ≈ Z180 (средняя защита).
• G90 ≈ Z275 (хорошая защита, стандарт).

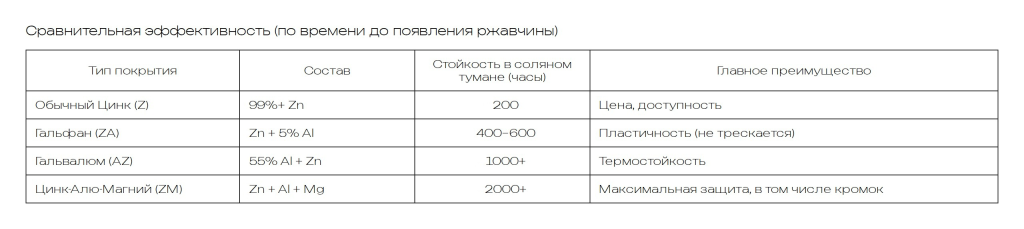

Современные сплавы — это не просто чистый цинк, а его комбинации с алюминием и магнием. Они стоят немного дороже, но позволяют уменьшить толщину покрытия при сохранении (или увеличении) срока службы.

Ниже разбор трех самых популярных решений, которые сейчас активно внедряются в промышленность.

Сплавы нового поколения для листового проката

1. Цинк-Алюминий-Магний (ZM / Magnelis / Magicinc)

Это «король» современных покрытий. Состав: ~93.5% цинка, 3.5% алюминия и 3% магния.

• В чем фишка: Магний создает плотную защитную пленку по всей поверхности.
• Эффект «затягивания» (Self-healing): Это покрытие защищает обрезные кромки и царапины в несколько раз эффективнее обычного цинка. На срезе листа образуется тонкий слой карбоната магния, который «запечатывает» сталь.
• Долговечность: Слой ZM толщиной 10 мкм служит столько же, сколько 25-30 мкм обычного цинка.
• Где использовать: Солнечные электростанции, сельхозпостройки (агрессивная среда), дорожные конструкции.

2. Гальфан (Galfan / ZA)

Состав: 95% цинка и 5% алюминия.

• В чем фишка: Обладает феноменальной пластичностью.
• Адгезия: При очень глубокой вытяжке или резком сгибе (0Т) покрытие не трескается и не отслаивается.
• Применение: Детали сложной формы, глубокая штамповка, проволока для габионов.
• Коррозийная стойкость: В 2–3 раза выше, чем у стандартного горячего цинкования.

3. Гальвалюм (Galvalume / Алюцинк / AZ)

Состав: 55% алюминия, 43.4% цинка и 1.6% кремния.

• В чем фишка: Алюминий дает барьерную защиту, а цинк — протекторную. Кремний нужен для связки металлов.
• Термостойкость: Выдерживает температуры до 315°C без изменения цвета и структуры.
• Минус: Хуже защищает кромки, чем ZM или Galfan, так как алюминий менее активен химически.
• Применение: Выхлопные системы, тепловые экраны, печи, кровля в жарких регионах (отлично отражает тепло).
